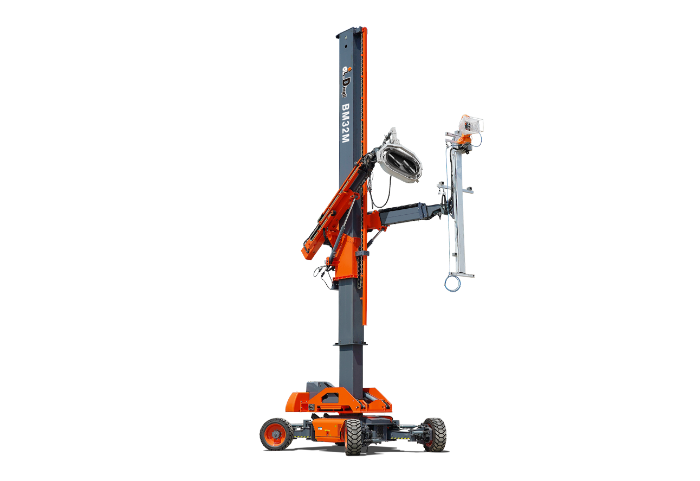

鼎力以臂式、剪叉式高空作业平台为基础，全球首创船坞除锈、喷涂机器人，可对船身/船底进行除锈、喷涂，由鼎力“未来工厂” 完全自主智造，具有喷涂工艺均匀、物料人工节省、效率提升十倍、零安全事故、绿色环保等高性价比优势，现已大批量服役于舟 山万邦船厂。区别于传统船舶修造领域的技术和装备，鼎力创立了该领域机械化、智能化、绿色化的现代化科学应用体系，可为全 球船坞修造企业提供绿色智能装备的整体解决方案。
▼ 高空作业 | |
最大工作高度 | 32.40m |
最大平台高度 | 30.40m |
最大工作幅度 | 10.15m |
工作平台尺寸(长×宽) | 1.24×0.74m |
工作状态外形尺寸(长×宽×高) | |
- 收拢尺寸 | 6.29×4.00×13.40m |
- 扩展尺寸 | 12.90×4.00×24.16m |
安全工作载荷 | 454kg(1人+装备 |
最大允许乖员数 | 1 |
水平臂变幅全行程用时 | |
- 全伸（向上/向下） | 64s/52s |
- 全缩（向上/向下） | 45s/43s |
水平臂全行程用时（伸出/回缩） | 60s/52s |
立柱全行程用时（起升/下降） | 90s/90s |
爬行架全行程用时（向上/向下） | 70s/70s |
▼ 喷漆作业 | |
最大工作高度 | 27.00m |
最大工作幅度 | 10.87m |
工作状态外形尺寸(长×宽×高) | |
- 收拢尺寸 | 6.98×4.00×13.40m |
- 扩展尺寸 | 13.59×4.00×26.40m |
适用场景 | 船舶侧部喷涂作业 |
喷涂模式 | 半自动 |
视觉定位 | 点激光定位引导，保证喷枪始终垂 直于待喷涂表面，并保持一定的距离 |
操控方式 | 工业遥控器操控 |
喷涂区域(单次) | 3800×1260mm |
工作高度 | 1~27m |
喷漆机器人运行速度 | 0.1~1m/s |
喷漆机器人(长×宽×高) | 1600×1500×5200mm |
水平臂全行程用时（伸出/回缩） | 60s/52s |
立柱全行程用时（起升/下降） | 90s/90s |
爬行架全行程用时（向上/向下） | 70s/70s |
▼ 除锈作业 | |
最大工作高度 | 22.20m |
最大工作幅度 | 10.10m |
工作状态外形尺寸(长×宽×高) | |
- 收拢尺寸 | 6.23×4.00×13.40m |
- 扩展尺寸 | 12.83×4.00×23.58m |
除锈马达排量 | 10cc |
除锈作业马达转速 | 1400~1600rpm |
立柱全行程用时(起升/下降) | 90s/90s |
爬行架全行程用时(向上/向下) | 70s/70s |
▼ 基本参数 | |
平台摆动角度 | -90~90° |
主臂变幅角度 | -30~55° |
转台回转角度 | 350°非连续 |
船坞通过门洞(宽×高） | 6.00×4.50m |
平板车运输尺寸(长×宽×高) | 15.03×2.43×3.86m |
转台尾摆(扩腿打开/扩腿收拢) | 0.341m/1.126m |
最小船坞通过坡度 | 10% |
最小离地间隙 | 0.40m |
轴距(扩腿打开/扩腿收拢) | 4.28m/4.35m |
底盘最大允许角度 | 3° |
轮胎 | 泡沫填充胎445/50D710 |
最小转弯半径(内轮/外轮) | |
-扩腿打开 | 2.99m/5.41m |
-扩腿收拢 | 8.27m/10.85m |
转向模式 | 4×4×4 |
防坠安全器 | |
-型号 | SAJ40-0.5 |
-动作速度 | 0.35m/s |
-制动载荷 | 40kN |
机器行驶速度(收拢/起升状态) | 12.5m/s |
最小转弯半径(内轮/外轮) | 6.0km/h / 1.1km/h |
最大爬坡能力(正向/反向) | 40% / 10% |
整机重量 | 23500kg |
柴油发动机 | Deutz TD2.9 L4/55.4kW |
液压发电机 | 12kW/220V/50Hz |
空压机 | 12L-600W |
应急动力系统 | 12V |
液压油箱容积 | 250L |
柴油箱容积 | 135L |
详细参数请下载产品单页
