浙江鼎力机械股份有限公司

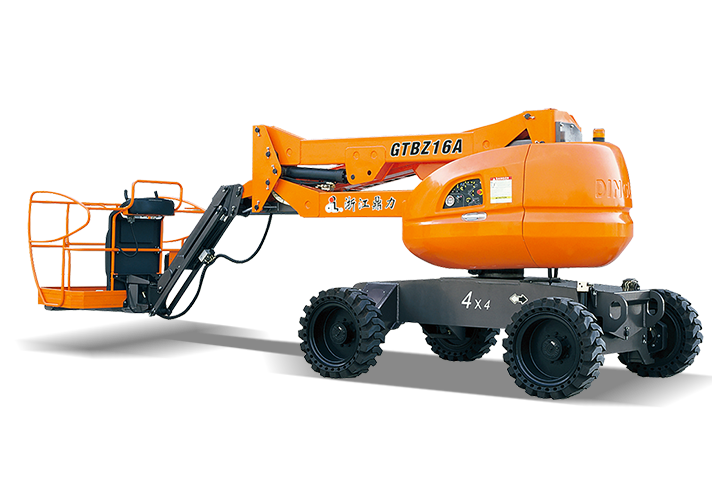

GTBZ16A
曲臂式
  • 最大工作高度
    最大工作高度:16.00m
  • 最大作业幅度
    最大作业幅度:7.47m
  • 安全工作载荷
    安全工作载荷:230kg
  • 整机重量
    整机重量:7430kg
GTBZ16A
  • 产品简介
  • 产品参数
  • 相关产品
  • 应用案例
产品亮点

● 越野爬坡能力强

● 转台360度连续回转


产品参数
单位: 公制 / 英制
型号GTBZ16A
类型自行走曲臂式高空作业平台
尺寸
最大工作高度16.00m
最大平台高度14.00m
最大作业幅度(+0.6)7.47m
最大平台幅度6.87m
最大跨越高度7.67m
整机长宽高(收拢状态)6.94m×2.30m×2.48m
整机长宽高(装箱状态)5.15m×2.30m×2.48m
工作平台尺寸(长×宽)1.80m×0.76m
转台尾摆0
最小离地间隙0.30m
轴距2.20m
最小转弯半径(内轮/外轮)2.85m/3.46m
轮胎33×12-20
性能
安全工作载荷230kg
最大工作人数2
最大爬坡能力40%
最大行驶速度(收拢状态)6.1km/h
最大行驶速度(起升状态)1.1km/h
底盘工作最大允许角度X-3°/Y-3°
转台回转角度360°连续
平台摆动角度160°
小臂变幅角度130°
重量
整机重量7430kg
动力
柴油发动机Kubota v2403 35kW
液压油箱容积184L
型号GTBZ18A
类型自行走曲臂式高空作业平台
尺寸
最大工作高度52ft 6in
最大平台高度45ft 11in
最大作业幅度(+0.6)24ft 6in
最大平台幅度22ft 6in
最大跨越高度25ft 2in
整机长宽高(收拢状态)22ft 9in×7ft 7in×8ft 2in
整机长宽高(装箱状态)16ft 11in×7ft 7in×8ft 2in
工作平台尺寸(长×宽)5ft 11in×2ft 6in
转台尾摆0
最小离地间隙12in
轴距7ft 3in
最小转弯半径(内轮/外轮)9ft 4in/11ft 4in
轮胎33×12-20
性能
安全工作载荷507lb
最大工作人数2
最大爬坡能力40%
最大行驶速度(收拢状态)6.1km/h
最大行驶速度(起升状态)1.1km/h
底盘工作最大允许角度X-3°/Y-3°
转台回转角度360°连续
平台摆动角度160°
小臂变幅角度130°
重量
整机重量16380lb
动力
柴油发动机Kubota v2403 35kW
液压油箱容积
184L
